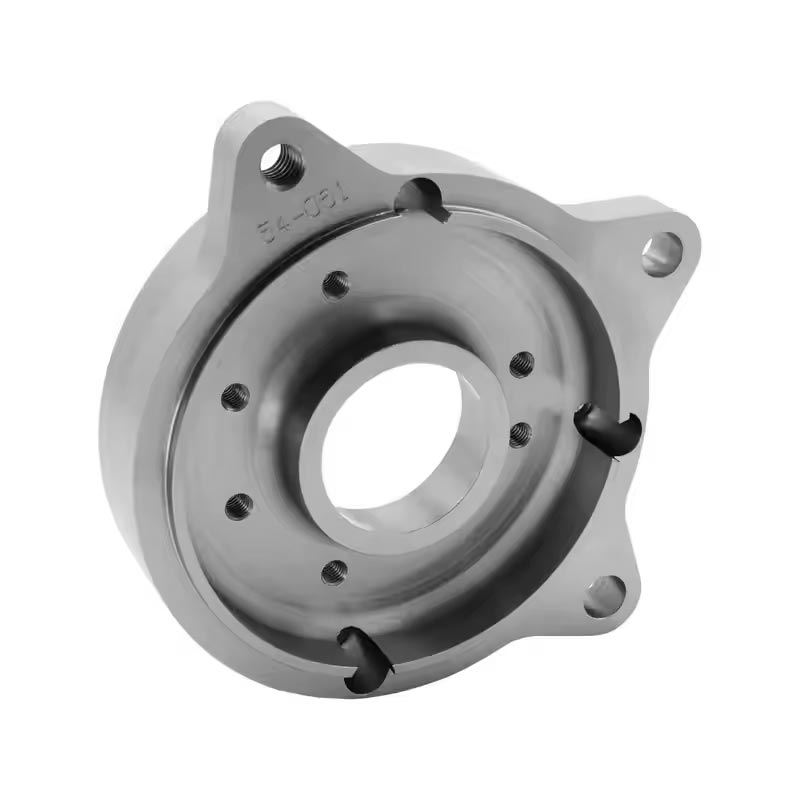

Trwałe odlewanie form, znany również jako odlewanie ciśnieniowe, to wysoce wydajny proces odlewania metali, w którym wykorzystuje się formy wielokrotnego użytku — zwykle wykonane ze stali lub żeliwa — w celu wytworzenia stałych elementów metalowych o wysokiej jakości. W przeciwieństwie do odlewania w piasku, gdzie formy są niszczone po każdym użyciu, formy trwałe zapewniają powtarzalność, dokładność wymiarową i gładkie wykończenie powierzchni, idealne w przypadku średnich i dużych wielkości produkcji.
Jak to działa:
Roztopiony metal (zwykle stopy aluminium, magnezu lub miedzi) wlewa się grawitacyjnie do wstępnie ogrzanej metalowej formy. Metal szybko twardnieje dzięki wysokiej przewodności cieplnej formy, co skutkuje drobniejszymi strukturami ziaren i lepszymi właściwościami mechanicznymi. Po ochłodzeniu forma otwiera się, a zestalona część zostaje wyrzucona, gotowa do obróbki lub wykończenia powierzchni.
Proces ten jest szeroko stosowany w branżach takich jak motoryzacja, lotnictwo i produkcja maszyn, gdzie komponenty wymagają wytrzymałości, spójności wymiarowej i oszczędności w czasie.
Kluczowe zalety stałego odlewania form:
Zwiększona wytrzymałość mechaniczna dzięki szybkiemu chłodzeniu.
Doskonała dokładność wymiarowa przy minimalnej wymaganej obróbce.
Doskonałe wykończenie powierzchni, odpowiednie do zastosowań dekoracyjnych lub konstrukcyjnych.
Długa żywotność formy zapewniająca wysoką wydajność produkcji.
Mniejsze straty materiału w porównaniu z metodami wykorzystującymi formy jednorazowe.
Proces ten można również usprawnić za pomocąodlewanie w formach trwałych wspomaganych ciśnieniemLubtechniki nalewania metodą pochylenia, które dodatkowo poprawiają przepływ metalu, minimalizują porowatość i zwiększają konsystencję produktu.
Trwałe odlewanie w formach zapewnia elastyczność w przypadku szerokiej gamy stopów, geometrii i skali produkcyjnej. Poniższa tabela podkreślagłówne parametry i specyfikacjektóre definiują wydajność procesu:
| Parametr | Specyfikacja Zakres/Opis |
|---|---|
| Materiał formy | Stal wysokogatunkowa lub żeliwo (H13, żeliwo szare) |
| Życie pleśni | 10 000 – 120 000 cykli (w zależności od stopu i konserwacji) |
| Temperatura zalewania | 650°C – 800°C (dla stopów aluminium) |
| Czas chłodzenia | 30 – 180 sekund (kontrolowane temperaturą formy i objętością odlewu) |
| Ciężar odlewniczy | Od 0,1 kg do ponad 50 kg na element |
| Tolerancja wymiarowa | ±0,1 mm do ±0,3 mm |
| Wykończenie powierzchni (Ra) | 1,6 µm - 3,2 µm |
| Używane stopy | Aluminium (A356, A380), Magnez, Miedź, Cynk |
| Szybkość produkcji | 10 – 30 odlewów na godzinę |
Dostępne procesy wtórne:
Obróbka cieplna (T5, T6) w celu optymalizacji wytrzymałości
Obróbka CNC w celu uzyskania elementów o wąskiej tolerancji
Śrutowanie lub anodowanie w celu uzyskania estetycznych wykończeń
Badania nieniszczące (rentgenowskie, penetracyjne) w celu zapewnienia jakości
Siła trwałego odlewania form polega na połączeniu powtarzalności i precyzji. W przeciwieństwie do odlewania piaskowego, które często skutkuje zmiennymi tolerancjami, formy trwałe mogą dostarczać produkty o kształcie zbliżonym do netto przy minimalnych wymaganiach wykończenia. Ta wydajność prowadzi do obniżenia kosztów i krótszych czasów realizacji, co czyni go popularnym wyborem w przypadku operacji produkcyjnych na średnią i dużą skalę.
1. Komponenty samochodowe
Trwałe odlewanie w formach jest szeroko stosowane w sektorze motoryzacyjnym do produkcji bloków silników, tłoków, głowic cylindrów i elementów zawieszenia. Części te wymagają zarówno lekkości, jak i integralności mechanicznej. Kontrolowany proces krzepnięcia zapewnia jednolitą strukturę ziaren, minimalizując defekty wewnętrzne, takie jak porowatość i skurcz.
2. Lotnictwo i obrona
W przemyśle lotniczym redukcja masy bez utraty wytrzymałości ma kluczowe znaczenie. Stopy aluminium i magnezu odlewane w trwałych formach zapewniają idealną równowagę gęstości i wytrzymałości na rozciąganie. Komponenty takie jak wsporniki, obudowy i obudowy przekładni charakteryzują się doskonałą odpornością na zmęczenie i korozję.
3. Maszyny morskie i przemysłowe
Do śmigieł, obudów pomp i części sprężarek preferowane są trwałe odlewy z form ze względu na ich niezawodność wymiarową i gładkie wykończenie powierzchni. Ulepszona struktura metalurgiczna zapewnia również lepszą odporność na zużycie i korozję w porównaniu do alternatywnych rozwiązań odlewanych w piasku.
4. Elementy elektryczne i elektroniczne
Stopy miedzi o wysokiej przewodności można skutecznie odlewać przy użyciu trwałych form w celu wytworzenia wirników, złączy i obudów elektrycznych o precyzyjnych tolerancjach i stałych właściwościach elektrycznych.
Porównanie z innymi metodami odlewania:
| Proces | Koszt oprzyrządowania | Dokładność wymiarowa | Wykończenie powierzchni | Przydatność wielkości produkcji | Typowe stopy |
|---|---|---|---|---|---|
| Odlewanie piasku | Niski | Umiarkowany | Surowy | Niski – średni | Żelazo, stal, aluminium |
| Trwałe odlewanie form | Średni | Wysoki | Gładki | Średnie – wysokie | Aluminium, miedź, magnez |
| Odlewanie ciśnieniowe (wysokie ciśnienie) | Wysoki | Bardzo wysoki | Doskonały | Wysoka – bardzo wysoka | Aluminium, Cynk |
Podczas gdy odlewanie ciśnieniowe zapewnia większą automatyzację i jeszcze szybsze cykle, odlewanie w formach trwałych zapewnia idealną równowagę pomiędzy inwestycją w oprzyrządowanie a wydajnością produktu. Zmniejszona porowatość i doskonała wytrzymałość sprawiają, że nadaje się na części, które będą poddawane obróbce cieplnej lub obróbce mechanicznej.
P1: W jaki sposób trwałe odlewanie w formach poprawia jakość produktu w porównaniu z odlewaniem w piasku?
A1: Trwałe odlewanie w formie poprawia jakość produktu, zapewniając szybsze krzepnięcie, co skutkuje drobniejszą i gęstszą strukturą ziaren. Poprawia to właściwości mechaniczne, takie jak wytrzymałość na rozciąganie i plastyczność. Stalowa forma wielokrotnego użytku zapewnia stałe wymiary, gładkie powierzchnie i minimalne wady, takie jak porowatość lub wtrącenia, które są powszechne przy odlewaniu w formach piaskowych.
P2: Jak wybrać odpowiedni stop do zastosowań związanych z trwałym odlewaniem form?
A2: Wybór stopu zależy od wymagań eksploatacyjnych, takich jak wytrzymałość, odporność na korozję i przewodność cieplna. W przypadku lekkich części konstrukcyjnych idealne są stopy aluminium (A356, A380). Aby uzyskać wysoką przewodność elektryczną, stosuje się stopy miedzi. Gdy wymagana jest odporność na ciepło lub sztywność, preferowane mogą być stopy magnezu. Każdy stop musi być również dopasowany do odpowiedniej konstrukcji formy i kontroli temperatury, aby zoptymalizować przepływ i krzepnięcie.
Na Loser, w czym się specjalizujemyprecyzyjnie zaprojektowane rozwiązania w zakresie stałego odlewania formspełniające światowe standardy jakości i wydajności. Nasza zaawansowana odlewnia integruje nowoczesne kontrole procesów, zautomatyzowane systemy odlewania i rygorystyczne procedury kontroli, aby zapewnić, że każdy odlew spełnia specyfikacje wymiarowe i mechaniczne.
Doświadczenie Losier rozciąga się od projektowania form i doboru stopów po obróbkę końcową i wykończenie. Wykorzystując zaawansowane oprogramowanie symulacyjne i analizę przepływu ciepła, przewidujemy zachowanie metalu przed rozpoczęciem odlewania, minimalizując defekty i zapewniając spójne wyniki we wszystkich partiach produkcyjnych.
Obsługujemy klientów na całym świecieprzemysł motoryzacyjny, lotniczy, energetyczny i morski, dostarczając niestandardowe odlewy, które łączą wydajność, wydajność i trwałość. Skupiając się na zrównoważonym rozwoju, zapewniamy optymalne wykorzystanie materiałów, redukcję odpadów i niższą emisję dwutlenku węgla w trakcie całej produkcji.
Niezależnie od tego, czy wymagaszopracowanie prototypu, produkcja masowa, Lubspecjalny odlew ze stopuLoser dostarcza rozwiązanie zaprojektowane z myślą o długoterminowej niezawodności i konkurencyjnej wydajności.
Aby uzyskać więcej informacji lub omówić swoje specyficzne wymagania dotyczące odlewów,skontaktuj się z namijuż dziś, aby dowiedzieć się, w jaki sposób wiedza Losier w zakresie stałego odlewania form może podnieść wydajność Twojego produktu i efektywność produkcji.
